    System modułów liniowych, manipulatory 3 osiowe:

    Obecnym kierunkiem rozwoju firm produkcyjnych jest zwiększenie wydajności poprzez stosowanie systemów automatyki przemysłowej. Niejednokrotnie muszą to być aplikacje szybkie i niezawodne, pozwalające na zastąpienie człowieka w czynnościach manipulacyjnych takich jak: transportowanie, pozycjonowanie, składanie, malowanie, klejenie, spawanie itp.

    Wychodząc naprzeciw obecnemu trendowi przyspieszania produkcji przemysłowej, inżynierowie firmy NEMITECH opracowali ekonomiczne moduły liniowe NMT, charakteryzujące się dużą dynamiką i możliwością przenoszenia mas do 300 kg. Manipulatory 3 osiowe mogą osiągać długość maksymalną 6000 mm.Przedmiotowe moduły pozwalają tworzyć kombinację ruchów liniowych jak na przykład robot kartezjański, moduł wieloosiowy typu gantry itd.

    Jeżeli to konieczne, istnieje możliwość modyfikacji wszystkich części według indywidualnych potrzeb klienta w taki sposób, aby uzyskać jak najbardziej dopasowane do konkretnych potrzeb moduły liniowe. Producent NEMITECH oprócz komponentów mechanicznych proponuje klientom również możliwość stworzenia w pełni zautomatyzowanego systemu motion w oparciu o sterowania PLC lub CNC.

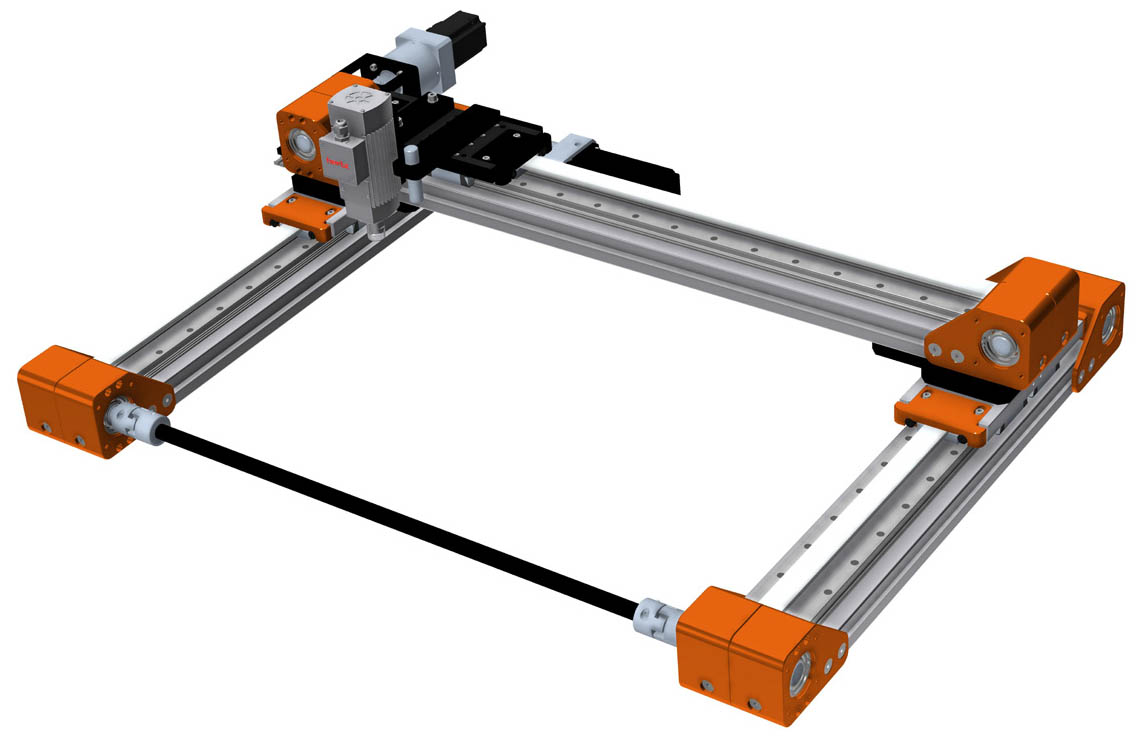

    Dowolna konfiguracja modułów NMT pozwala na tworzenie robotów kartezjańskich pracujących w 3 osiach liniowych.

    Przykłady aplikacji z wykorzystaniem robotów kartezjańskich:

    • systemy załadunku i rozładunku,
    • systemy przenoszenia,
    • systemy do lakierowania, klejenia,
    • wyposażenie robocze maszyn typu ploter,
    • systemy pozycjonujące, wyposażenie stanowisk tnących, stołów podawczych
    • rozwiązania typu slider

    Systemy przenoszenia

    Systemy do lakierowania

    Wyposażenie robocze maszyn typu ploter, laser

    Systemy pozycjonujące, wyposażenie stanowisk tnących, stołów podawczych

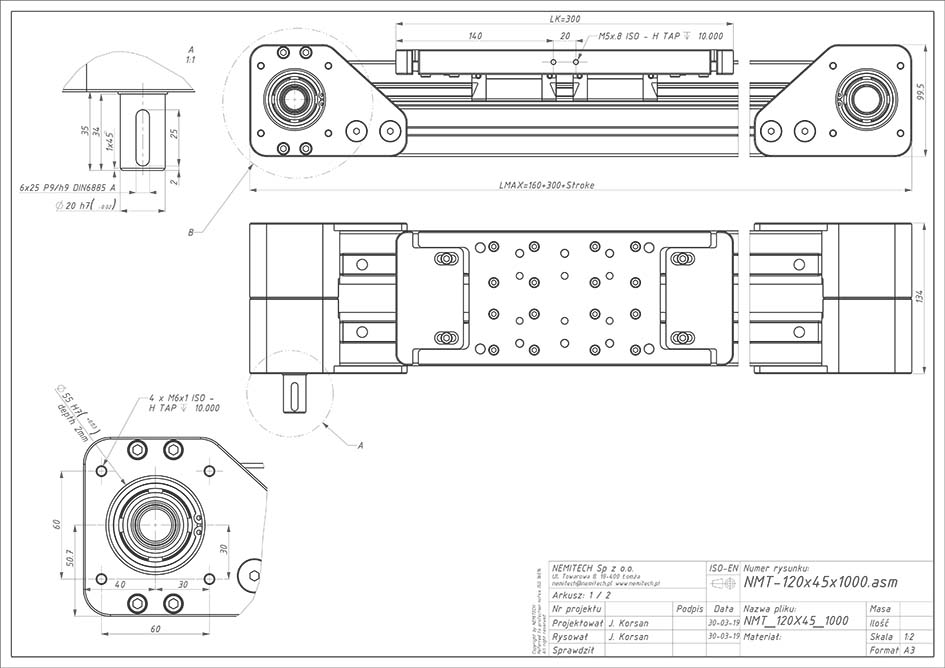

    MODUŁ NMT-120x45:

    nmt 120x45

    Dane techniczne:

    • Długość maksymalna modułu: Lmax=6000mm
    • Max prędkość liniowa wózka: Vmax = 2m/s
    • Max przyspieszenia: 3m/s2
    • Max siła dynamiczna: 480N
    • Max masa przemieszczana na wózku: 200kg
    • Nośność statyczna wózka ( obliczeniowa): Fz=7500N, Mx=220Nm, My,z=340Nm

    Wyposażenie:

    • Szyny, wózki: Rozmiar 20
    • Pas napędowy: HTD 8M30

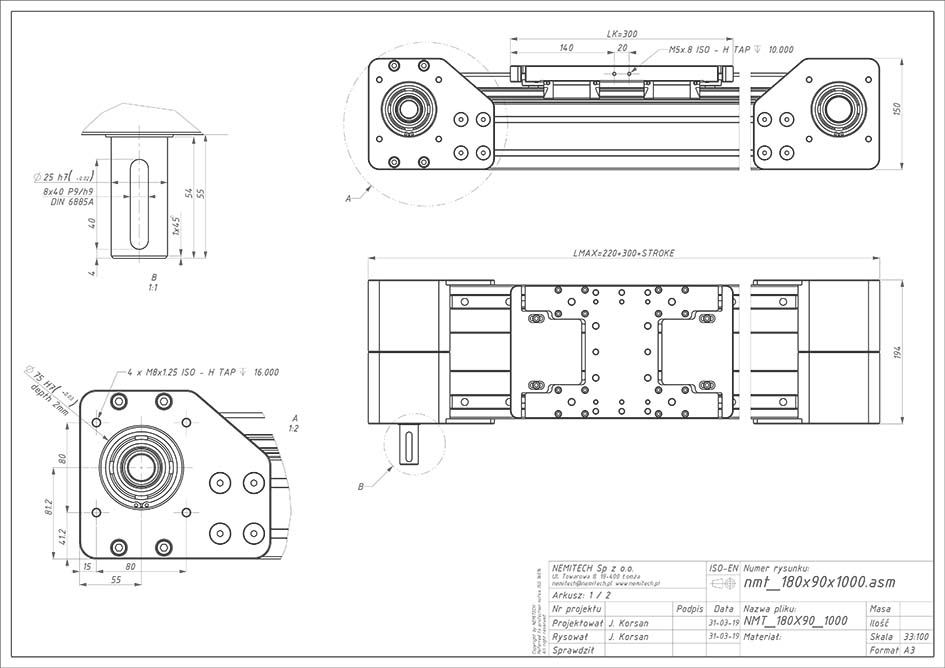

    MODUŁ NMT-180x90:

    nmt 180x90

    Dane techniczne:

    • Długość maksymalna modułu: Lmax=6000mm
    • Max prędkość liniowa wózka: Vmax = 2m/s
    • Max przyspieszenia: 3m/s2
    • Max siła dynamiczna: 900N
    • Max masa przemieszczana na wózku: 300kg
    • Nośność statyczna wózka ( obliczeniowa): Fz=7500N, Mx=510Nm, My,z=510Nm

    Wyposażenie:

    • Szyny, wózki: Rozmiar 20
    • Pas napędowy: HTD 8M50

    Sprzęgła

    PROWADNIKI KABLOWE

    MOCOWANIA SILNIKÓW

    ŁĄCZNIKI X-Y
