BOBINOWANIE, BOBINIARKA DO FOLII, PAPIERU



BOBINIARKO PRZEWIJARKA NTS

- Efektywne przewijanie materiałów wraz z cięciem wzdłużnym


Bobiniarka to urządzenie powszechnie stosowane w przemyśle drukarskim i spożywczym. Jest coraz chętniej wykorzystywane. Charakteryzuje się precyzyjnością i wydajnością. Wyróżnia się dwa jej rodzaje. W sprzedaży jest bobiniarka do folii oraz bobiniarka do papieru. W obu przypadkach docenia się zwłaszcza maszyny doskonałej jakości, z łatwym w obsłudze panelem, bezpieczne i w dużej części zautomatyzowane. Bobiniarka wyposażona jest w systemy prowadzenia wstęgi – układ kontroli brzegu materiału, automatycznej kontroli naciągu, systemy odkroju krawędzi foli (nawijakowe lub pneumatyczne zbieranie odpadu), dejonizatory zapewniające odprowadzenie ładunków elektrycznych, dociski pneumatyczne nawijaków.

W przypadku bobiniarki do folii oraz papieru mocowanie materiału może odbywać się za pomocą uchwytów szybkomocujących i wałów rozprężnych lub czopów pneumatycznych, mechanicznych aktywowanych siłą boczną. Producent bobiniarek dopuszcza również możliwość zastosowania hydraulicznego pobierania i odbioru bel materiału z maszyny. Bobiniarka zawiera laserowy pozycjoner noży i gliz oraz jest wyposażona w system cięcia nożycowy i żyletkowy.

Nad całością procesu czuwa automatyka Siemens zapewniająca niezawodność, dzięki czemu bobiniarka jest maszyną bezpieczną i łatwą w obsłudze.


STANDARD – NTS STD

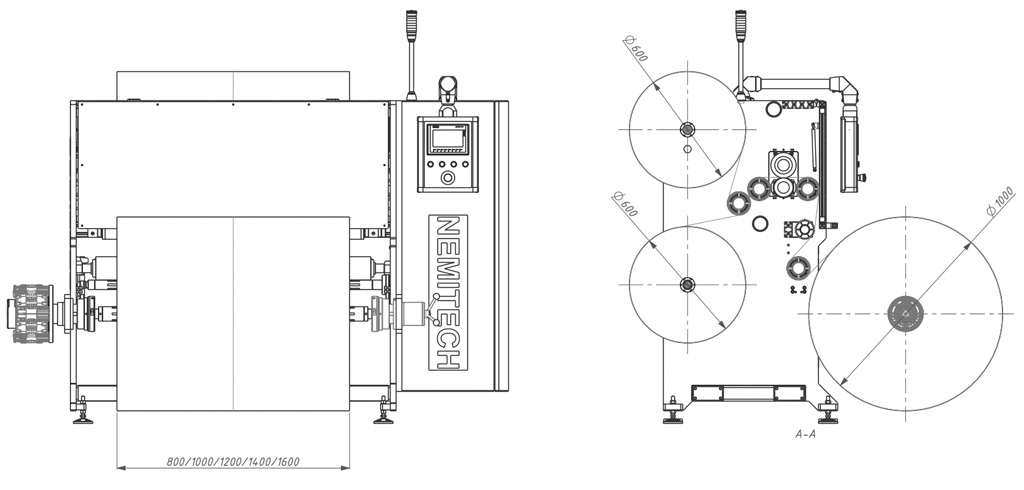

Bobiniarko przewijarka NEMITECH NTS-STD. Maszyna przeznaczona do materiałów nierozciągliwych typu folie PCV, Alu jak również papieru. Kompaktowa konstrukcja pozwala na uzyskanie maksymalnej użyteczności przy małym gabarycie maszyny. Dedykowana maksymalna prędkość to 100m/min.
Dane Techniczne:
Dane Techniczne:
Rodzaje materiału: Folie pcv, pp, pe, alu, papier, włókniny
Max. średnica nawijanego materiału:  600 mm – mocowanie wał rozprężny 3” (76mm)
Max. średnica odwijanego materiału:  1000 mm – mocowanie wał rozprężny 3” (76mm)
Max. masa nawijanego materiału:  2x100 kg
Max. masa odwijanego materiału:  500 kg
Szerokość robocza: 700 - 2000 mm
Hamulce: Pneumatyczne -RENOVA
Mocowanie materiału: Czopy rozprężne/wały rozprężne mocowane w głowicach.
OPCJA - wał regulacyjny w płaszczyźnie pionowej.
Kontrola napięcia wstęgi: Automatyczny w oparciu o czujnik ultradźwiękowy,
OPCJA - możliwy pomiar za pomocą tensometrów.
Prowadzenie wstęgi: OPCJA - Automatyczny w oparciu o czujnik ultradźwiękowy / podczerwieni
Rozprowadzenie materiału: OPCJA – wał śrubowy
Odprowadzenie ładunku elektrostatycznego: OPCJA – listwy MEECH
Ciśnienie powietrza: 6-8 bar
Moc maszyny: ok, 6 kw
Panel dotykowy/ Sterowanie: SIEMENS HMI 7”
System cięcia: Krążkowy – oprawy mechaniczne
OPCJA – oprawy pneumatyczne, system żyletkowy / gniotący
Pozycjonowanie noży, materiału: Pozycjoner laserowy
Max. prędkość maszyny: 100 m/min
Liczba noży: 10

ADVANCE – NTS STD

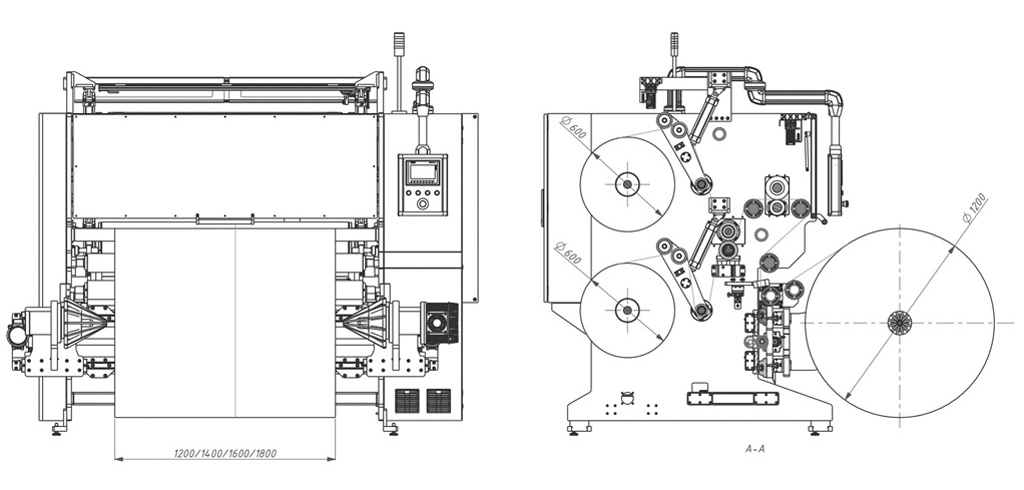

Bobiniarko przewijarka NEMITECH NTS-ADV. Maszyna przeznaczona do materiałów wymagających dodatkowego wyposażenia w postaci: wałów frykcyjnych, wałów bananowych, docisków nawijaka, nip rolla, systemu odprowadzania skrajnego cięcia.. Dedykowana maksymalna prędkość to 300m/min.
Dane Techniczne:
Dane Techniczne:
Rodzaje materiału: Folie pcv, pp, pe, alu, papier, włókniny
Max. średnica nawijanego materiału:  800 mm – mocowanie wał rozprężny 3” (76mm)
Max. średnica odwijanego materiału:  1200 mm – mocowanie wał rozprężny 3” (76mm)
Max. masa nawijanego materiału:  2x300 kg
Max. masa odwijanego materiału:  1000 kg
Szerokość robocza: 700 - 2000 mm
Hamulce: Pneumatyczne -RENOVA
Mocowanie materiału: Czopy rozprężne/wały rozprężne mocowane w głowicach.
OPCJA - wał regulacyjny w płaszczyźnie pionowej.
OPCJA – czopy pneumatyczne – łapy zjazdowe.
OPCJA – stożki mechaniczne – łapy zjazdowe
OPCJA – pobieranie roli z poziomu „0”
Kontrola napięcia wstęgi: Automatyczny w oparciu o czujnik ultradźwiękowy,
OPCJA - możliwy pomiar za pomocą tensometrów.
OPCJA – wałek tańczący
Prowadzenie wstęgi: OPCJA - Automatyczny w oparciu o czujnik ultradźwiękowy / podczerwieni
Rozprowadzenie materiału: OPCJA – nip roll – separacja strefy naciągu odwijania / nawijania
OPCJA – wał śrubowy – rozfałdowanie materiału
OPCJA – wał bananowy – rozfałdowanie materiału
Nawijanie materiału: Wał rozprężny listwowy 3” (76 mm)
OPCJA – wały frykcyjne
OPCJA – pneumatyczne dociski nawijaków
OPCJA – odbiór skrajnego cięcia: nawijakowy lub pneumatyczny
OPCJA – manipulator do rozładunku nawojów – ręczny
OPCJA – manipulator do rozładunku nawojów – automatyczny
Odprowadzenie ładunku elektrostatycznego: OPCJA – listwy MEECH
Ciśnienie powietrza: 6-8 bar
Moc maszyny: ok, 6 kw
Panel dotykowy/ Sterowanie: SIEMENS HMI 7”
System cięcia: Krążkowy – oprawy mechaniczne
OPCJA – oprawy pneumatyczne, system żyletkowy / gniotący
Pozycjonowanie noży, materiału: Pozycjoner laserowy
OPCJA – automatyczne rozstawianie noży
OPCJA – pozycjoner mechaniczny, zderzak z odczytem cyfrowym
Max. prędkość maszyny: 300 m/min
Liczba noży: 10

PORÓWNANIE WYPOSAŻENIA


Dane Techniczne: Oznaczenie możliwości wyposażenia maszyny: S – Standard O – Opcja N - Niedostępne
Dane wejściowe: Standard Advance
Max szerokość robocza 1800 mm 1800 mm
Max średnica odwijania 1000 mm 1200 mm
Max średnica nawijania 600 mm 800 mm
Max masa odwijania 500 kg 1000 kg
Max masa nawijania 2 x 100 kg 2 x 300 kg
Sterowanie – panel obrotowy z wyświetlaczem HMI S S
Integracja maszyny z ERP O O
Dane Techniczne: Oznaczenie możliwości wyposażenia maszyny: S – Standard O – Opcja N - Niedostępne
System cięcia: Standard Advance
System cięcia krążkowy – oprawy mechaniczne S S
System cięcia krążkowy – oprawy pneumatyczne O O
System cięcia żyletkowy O O
System cięcia gniotący O O
Pozycjoner laserowy S O
Automatyczne rozstawianie systemu nożowego – oprawy pneumatyczne N O
Pozycjoner mechaniczny – zderzak z odczytem cyfrowym O O
Dane Techniczne: Oznaczenie możliwości wyposażenia maszyny: S – Standard O – Opcja N - Niedostępne
Odwijanie materiału: Standard Advance
Uchwyty szybkomocujące z wałem rozprężnym 3” (76mm) S S
Głowice rozprężne redukcyjne 3-6” O O
Czopy pneumatyczne – łapy zjazdowe N O
Stożki mechaniczne – łapy zjazdowe N O
Pobieranie roli z poziomu „0” N O
Wał regulowany w płaszczyźnie pionowej O O
Dane Techniczne: Oznaczenie możliwości wyposażenia maszyny: S – Standard O – Opcja N - Niedostępne
Przewijanie materiału: Standard Advance
Max prędkość przewijania 100 m/min 300 m/min
Kontrola naprężenia w oparciu o pomiar średnicy odwijania S S
Kontrola naprężenia w oparciu o tensometry O O
Kontrola naprężenia w oparciu o tańczący wałek- „dancer” O O
Nip roll – separacja naciągu strefy odwijania/nawijania N O
Wał bananowy N O
Wał śrubowy - rozprowadzający O O
Listwy dejonizujące – odbieranie ładunku elektrostatycznego O O
Dane Techniczne: Oznaczenie możliwości wyposażenia maszyny: S – Standard O – Opcja N - Niedostępne
Nawijanie materiału: Standard Advance
Wał rozprężny 3” (76mm) S S
Głowice rozprężne redukcyjne 3-6” O O
Wał frykcyjny 3-6” N O
Pneumatyczne dociski materiału N O
Pneumatyczne dociski materiału wraz z zamkiem wstęgi N O
Nawijakowy odbiór skrajnego ciecia N O
Pneumatyczny odbiór skrajnego ciecia N O
Manipulator do rozładunku nawojów - ręczny N O
Manipulator do rozładunku nawojów - automatyczny N O

OPIS WYPOSAŻENIA

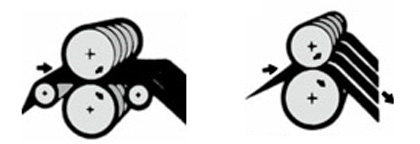

System cięcia:

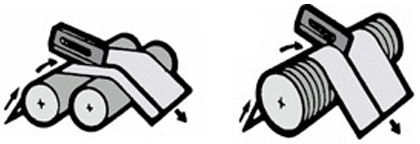

System żyletkowy:
  • cięcie w locie lub z opasaniem

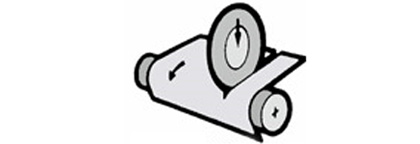

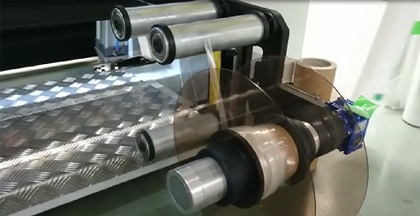

System krążkowy (nożycowy)
  • cięcie w locie lub z opasaniem

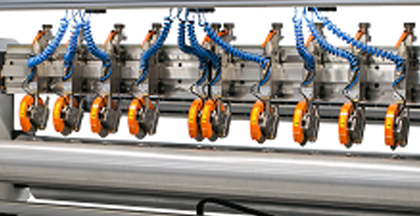

  • oprawy mechaniczne lub pneumatyczne
System gniotący:
  • cięcie z opasaniem

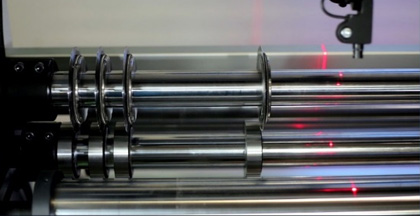

Pozycjonowanie laserowe:
Pozycjonowanie brzegu materiału na sekcji odwijającej.

  • Nastawa pozycji gilz na wałach nawijających
Nastawa noży:
Ustawianie manualne – ręczne
  • W oparciu o wskaźnik laserowy
Ustawianie automatyczne
  • Pozycjoner zabierakowy – dokładność pozycjonowania 0.2mm
  • UWAGA – system wymaga zastosowania odpowiednich opraw nożowych
Odwijanie materiału:

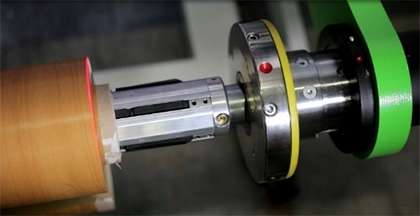

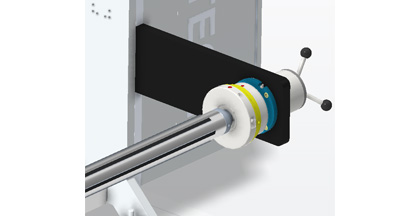

Uchwyty szybkomocujące z wałem rozprężnym 3” (76mm)

  • (możliwość zastosowania różnych rozmiarów))
Głowice rozprężne redukcyjne 3-6” (76-152mm)

  • (możliwość zastosowania różnych rozmiarów)

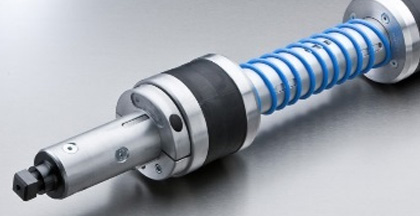

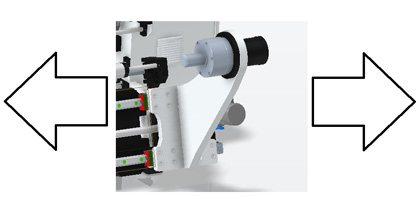

Czopy pneumatyczne – łapy zjazdowe

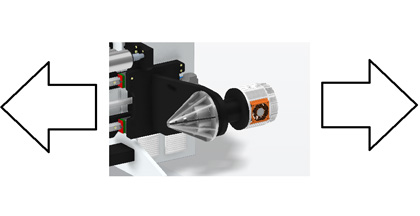

Stożki mechaniczne – łapy zjazdowe

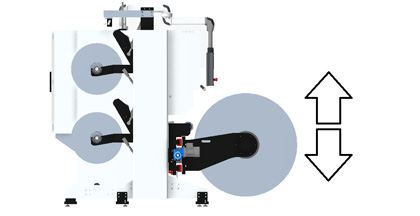

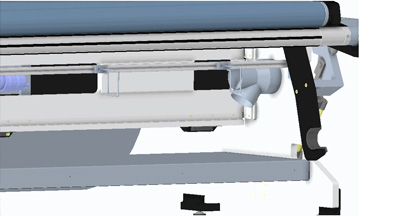

Pobieranie roli z poziomu „0”

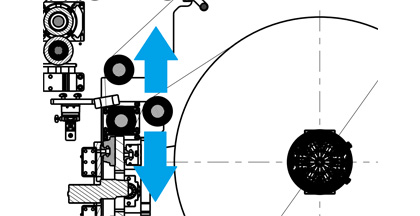

Wał regulowany w pionowej płaszczyźnie
Przewijanie materiału:

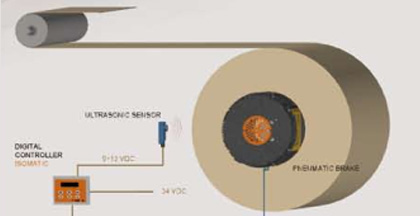

Kontrola naprężenia w oparciu o pomiar średnicy odwijania.

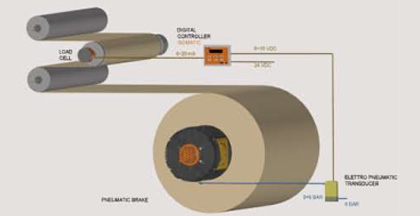

Kontrola naprężenia w oparciu o pomiar tensometrami.

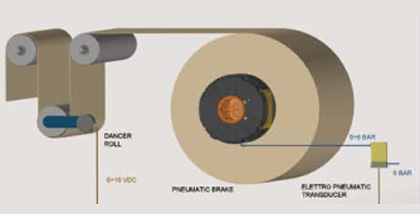

Kontrola naprężenia w oparciu o tańczący wałek - dancer

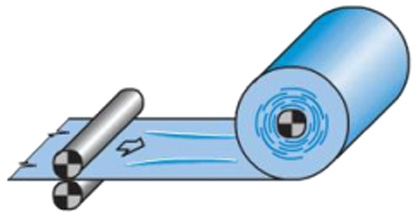

Nip – roll – separowanie stref o różnych naciągach strefa nawijania/odwijania.

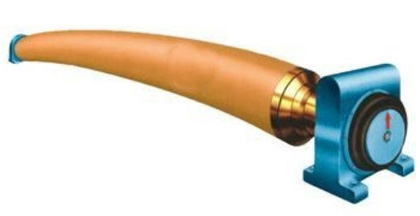

Wał bananowy – rozfałdowanie materiału.

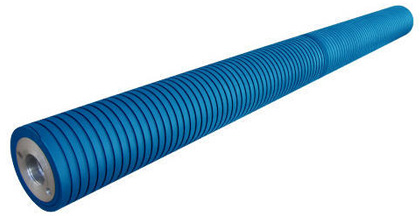

Wał śrubowy – rozprowadzający, rozfałdowanie materiału.

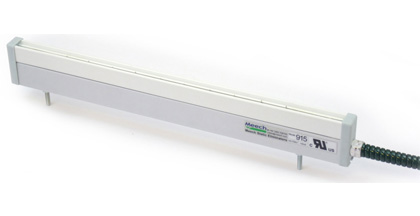

Listwy dejonizujące – odbieranie ładunku elektrostatycznego.
Nawijanie materiału:

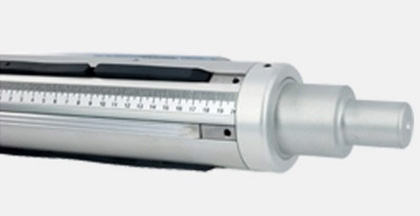

Wał rozprężny 3” (76mm)

  • (możliwość zastosowania różnych rozmiarów)

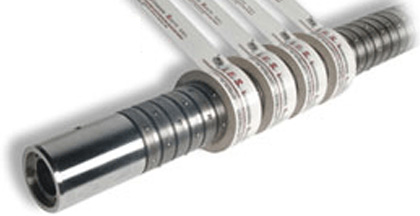

Wały frykcyjne 3” (76mm)

  • (możliwość zastosowania różnych rozmiarów)

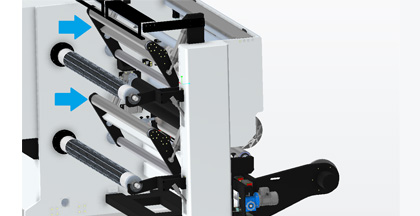

Pneumatyczne dociski materiału.
Nawijakowy odbiór skrajnego cięcia.
Pneumatyczny odbiór skrajnego cięcia.

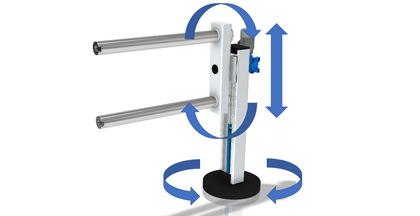

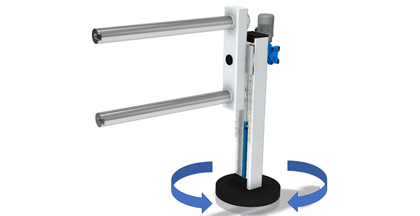

Manipulator do rozładunku nawojów - ręczny.
Manipulator do rozładunku nawojów - automatyczny.
